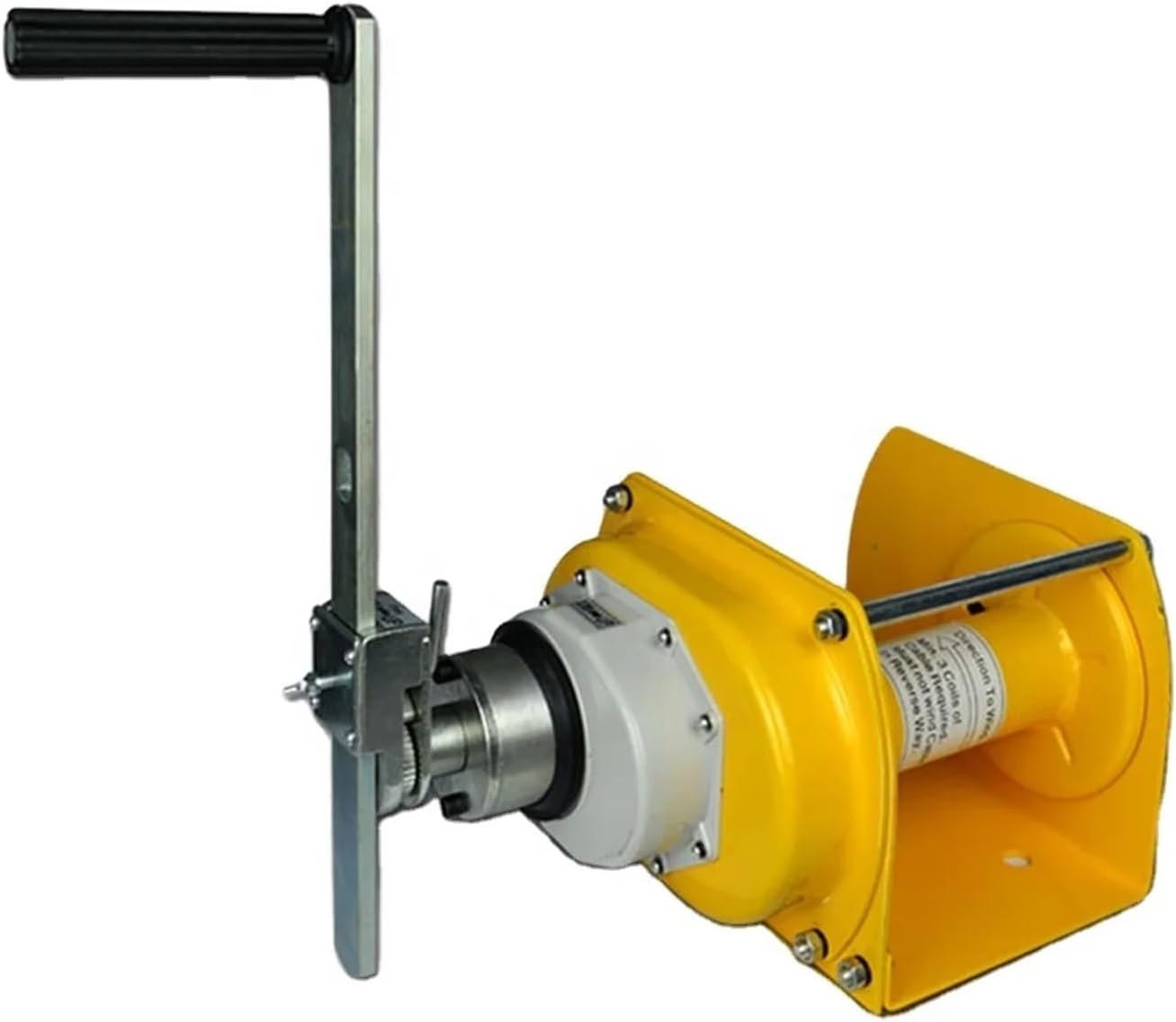

HOT ! 万能携帯ウインチ ハンドウインチ手動ボートトレーラーウインチボート使用ウォームギア小 荷物 荷締め 伐採 移動 (Color : 0 万能携帯ウインチ 頑丈なポータブル手動ウインチ、ワイヤーロープハンドリフティング 荷物 荷締め 伐採 移動 (Color : Blu 万能携帯ウインチ ... ハンドウインチ手動ボートトレーラーウインチボート使用ウォームギア小(3)

モデル0.5トン
1トン
2トン
3トン
SWL(T)0.5
1
23
試験荷重(KN)6.125
12.25
24.5
36.75
ケーブル径
(mm)*L.(m)Ф6.3*40
Ф8*40
Ф9*40
Ф12.5*40
速度比4.33:1
12.19:1
22.68:1
29.16:1
最大ハンドル長さ(mm)350
350
350
350
吊り圧荷重(N)120
120
130
180
操作中にハンドルの接続部には切り替えラチェットが取り付けられており、作業の必要に応じて、爪を変形させることでウインチを真円に動かしたり、ハンドルを円の任意の位置と角度に前後に操作したりできます。
旋回操作をてこの操作に変えることで、狭い場所でのウインチの使用がさらに有利になります。
ギアボックスは、動作中に異物がギアボックスやブレーキ機構に侵入するのを防ぎ、通常の動作に影響を与え、より安全に使用できるように、密閉構造で設計されています。
リテーナボルトまたはグラブネジを緩め、ケーブル端が止まるまでドラムアセンブリに約
57
mm
の深さでケーブル端を挿入します。
リテーナーボルトをしっかりと締め付けます（必要トルク：115kgf・cm）
ハンドルをハンドルリテイナー（ソケット）に挿入し、蝶ネジを締めます。
ハンドルを時計回りに回してケーブルを引き込みます。
カチッという音が聞こえるはずです。
リフト＆ドラッグの動作状況です。
ハンドルを反時計回りに回してケーブルを外します。
ケーブルのアンロードと巻き戻しの状態です。
